一、产品概述

本款国产安路FPGA模块化教学实验台，专为高校数字电子技术、EDA技术、Verilog硬件编程、FPGA系统设计课程量身打造。设备采用递进式分层教学架构，完全贴合零基础入门、进阶实训、课程设计的教学逻辑，支持循序渐进式教学。

平台搭载国产安路EG4S20高性能FPGA核心，同时兼容进口与国产各类FPGA器件教学体系，真正实现国产替代教学。系统由FPGA核心板、动态可重构IO模块、标准化扩展基座、多功能扩展模块四大部分组成，硬件资源分层分级，覆盖基础数电实验、模块扩展实验、综合系统设计实验，是适配本科、高职院校EDA国产化教学的标准化专业实验设备。

二、特色优势

1、递进式教学体系，适配全学段教学

严格按照循序渐进教学逻辑设计，支持基础验证实验、模块拓展实验、综合项目设计三级教学模式，既能满足课堂基础教学，也可支撑学生课程设计、科创竞赛与毕业设计，教学适配度极高。

2、纯国产FPGA核心，兼容国产化教学改革

搭载安路EG4S20BG256国产主控芯片，拥有19600个LUTs、156800bit RAM大容量逻辑资源，性能对标进口FPGA，同时兼容进口、国产多类器件编程下载，完美适配高校集成电路国产化教学改革需求。

3、动态可重构IO电路，硬件灵活可配置

配备专属高效动态配置IO可重构实验模块，支持硬件电路动态重构，内置20档可选时钟频率，可灵活适配不同频率、不同架构的数字逻辑实验，解决传统实验台电路固定、实验单一的痛点。

4、全模块化直插结构，操作极简

采用标准化40芯直插扩展基座，所有扩展板卡可直接固定插接，无需繁琐排线，更换模块快速便捷，设备故障率低、课堂实训效率高，适合大批量实验室教学。

5、接口资源丰富，扩展性极强

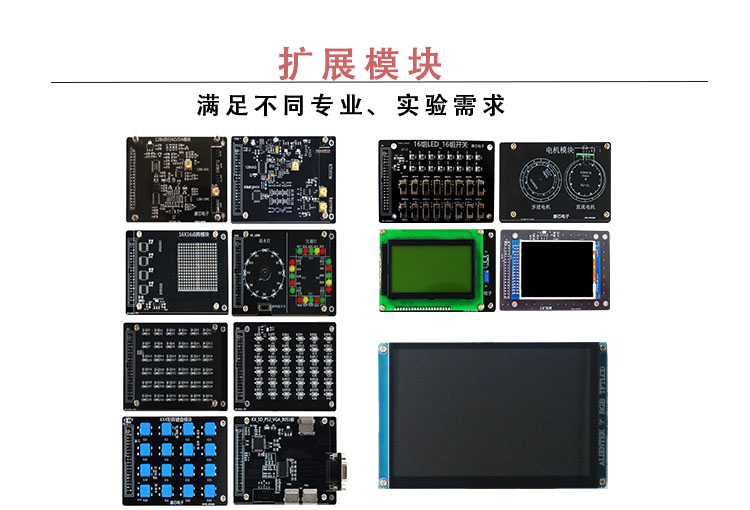

板载USB串口、TF卡存储、PS/2、蜂鸣器等基础外设，预留5组40芯共164路扩展IO，可拓展显示、电机、AD/DA、语音、摄像头、定位模块等外设，支撑多样化综合项目开发。

6、低功耗安全机身，适配实验室常态化教学

整机功耗＜30W，低功耗更安全；采用铝合金包边+防火绝缘面板，结构坚固耐磨，体积小巧，适配教室集中教学、实训室开放实训、学生自主学习多场景。

7、成熟国产教学生态，开课即用

配套全套实验源码、实验手册、教学PPT、指导书，搭配科学出版社专用EDA教材，教学资源体系完整，极大降低教师备课与学生入门难度，开箱即可开课教学。
