基于FPGA综合教学实验平台--数字电路实验箱

型号：KXMS65-DE1006

配套教材，提供书后实验资源

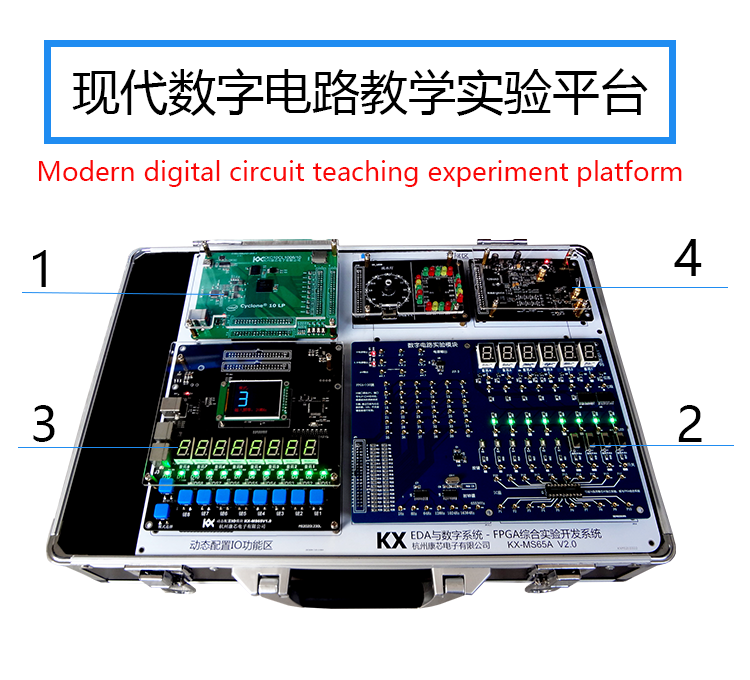

 一、系统分四大部分 核心板+动态配置IO模块+扩展部分）

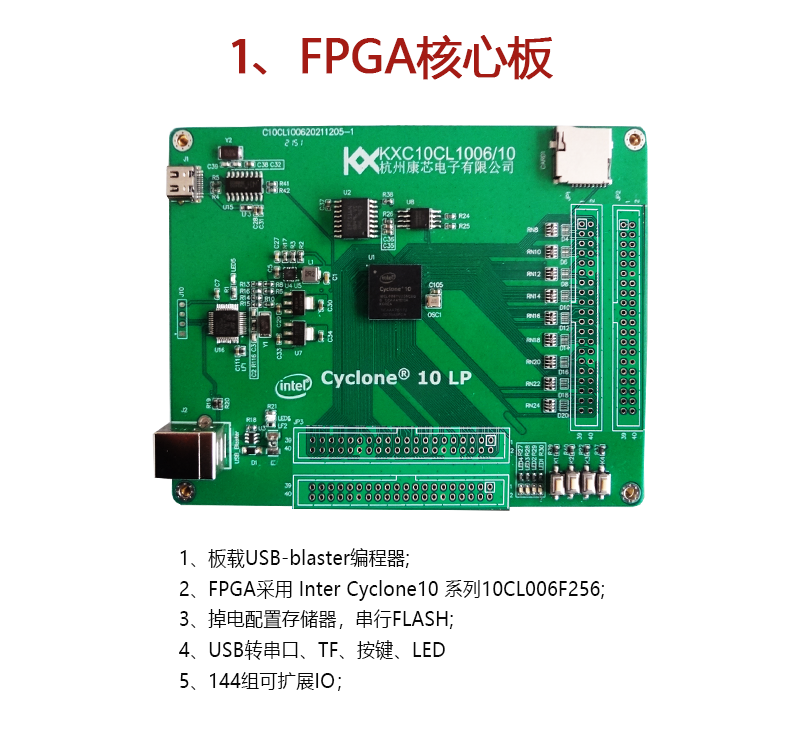

（一）、核心板

1、板载USB-Blaster集成下载器

2、电源适配器

3、串行存储器64Mbit

4、掉电配置器件EPCS16

5、50M时钟源

6、4组LED

7、4组非消抖动按键

8、FPGA Cyclone 10 10CL006F256,BGA封装256脚

9、4组 40芯144个IO脚扩展座

10、TF座

（二)动态配置IO-可重构实验电路结构功能模块

*1、动态配置IO系统电路，11种实验电路结构，含8个数码管，20个led ,8组按键，一个复位键，一个时钟频率选择键，一个电路模式选择键。

*2、动态配置有64个IO可动态配置，数码管可切换成带有16进制或BCD译码器式，七段译码器式，动态扫描式，led可切换成脉冲式，脉宽式、串行式，按键可切换脉冲式、脉宽式，4位二进制式，琴键式。按键可以转换带消抖动和非消抖动模式。

*3、同时可输入输出各32位二进制，智能译码器，显示十六进制形式,便于32位输入输出计算机数据控制实验。

4、1.8寸LCD，显示实验电路模式，输入信号显示，输入频率显示。

共提供05Hz~20MHz 20组时钟频率供选择。

5、2组PS/2接口。

6、提供5V开关电源及USB接口电源。

7、温度传感器.

（三）扩展底板

1、提供铝制及防火板材料箱体。

2、提供220V电源输入，并进开关电源输出5V，电流不低于3A。

3、8 组可接插扩展板标准 40 芯座。

（四）扩展模块

1、16*16点阵模块。

2、12组LED流水灯+四种每组四色交通灯。

3、数字电路模块

（1）36组FPGA IO输出供接插端口K2A33插孔;

（2）6组数码管，七段、位选端口供接插连接，8组LED及端口连接，6组按键、4组拨码开关;

（3） 一组 IC 20P DIP座，供接插传统器件，并留出20p的连接端口。

（4）时钟源：1HZ 8HZ 64HZ 128HZ 1024HZ 16384HZ 65536HZ七组时钟源端口留出供外接；

（5）提供电源5V 3.3V GND各三组供外接端口

3、选配模块

（五）提供实验

（1）、数字电路基础实验：（可完成组合逻辑，时序逻辑电路实验配套《数字电子技术基础》教材）

1、支持原理图方式设计实验包括

（1）、数字逻辑门电路及74系列图形编辑器形式实验。

2、宏模块调用实验：包括SRAM ROM LPM_ROM PLL等。

3、《数字电子技术基础》教材第三版课后实验

1、6-1.脉冲发生器

2、6-2.8位比较器

3、6-3.8位串行进位加法器

4、6-4.8位十进制动态扫描显示控制电路设计

4、6-5.16进制七段译码器

5、6-6.5人表决器

6、7-1-1.74系列反馈清零法构建12进制加法计数器

7、7-1-2.74系列反馈置数法构建12进制加法计数器

8、7-1-3.74系列67进制10位加法器

9、7-1-4.8位二进制可预置计数器

10、7-2.D触发器的机械键去抖动电路设计

11、7-3.8通道延时电路设计（延时800ns）

11、8-1-1用74系列宏模块2位十进制计数器

12、8-1-2.用74系列宏模块8位十进制计数器

13、8-2.基于LPM的16位可逆计数器设计

14、8-3.基于一般模型的计数器设计

15、8-4.双向旋转可控型4相步进电机控制电路设计

16、8-5.键触点消抖动电路设计

17、8-6.温控系统电路

18、8-7.序列发生器设计

19、8-8.洗衣机控制电路设计

20、8-9.电梯控制电路设计

21、8-10.自动售货机控制电路

22、8-11.交通灯控制电路

23、9-1.利用LPM_ROM查找表硬件运算器设计

24、9-2.利用LPM_RAM简易逻辑分析仪设计

25、10-1.简易正弦信号发生器

26、10-4.AD采样状态机控制电路

27、12-1.8位十进制频率计设计

28、12-2.简易电子琴模型设计

29、12-3.乐曲自动演奏电路设计

30、12-4.直流电机测控电路设计

31、12-5.DDS信号发生器

32、12-6.数字移相信号发生器设计

（2）、EDA基础实验：

四位二进制计数器

多路选择器

逻辑门电路实验

触发器实验

8位HDL加法器实验

7段译码器设计

数控分频器

8位原理图加法器实验

移位寄存器实验

序列检测器

16进制频率计

10进制频率计设计

交通灯实验

抢答器

出租车计费器

数字钟

硬件电子琴

梁祝演奏电路

5首音乐演奏电路

乒乓球游戏

8位乘法器实验

8位动态扫描实验

动态扫描数码管秒表实验

按键去抖动电路

交通灯实验

PS2_piano电子琴

VGA显示图像

2004控制

PS2控制俄罗斯方块游戏

AD采样实验

DA波形发生器实验

16*16点阵显示字符设计

彩屏液晶显示控制

步进电机细分控制

4*4矩阵键盘显示键盘码设计

流水灯控制

TF卡测试

HDMI输出控制

128*64点阵液晶俄罗斯方块设计

温度传感器测温设计

彩屏点灯游戏设计

超级玛丽游戏设计

VGA显示三维图形设计

五子棋游戏设计

鼠标控制DDS设计

语音处理模块读取TF音乐播放设计

语音处理模块卡拉OK设计

打字游戏设计

 ......

（六）提供资料

1、提供以上所有实验的源码。 quartusII18.1

2、提供设备的使用手册。

3、提供配套的实验讲义

4、提供配套的实验PPT 及实验操作视频。

*5、配套教材科学出版社《EDA技术实用教程》2022年出版第七版和科学出版社出版的《数字电路技术基础》

详细参数配置、资料请联系售前：QQ、电话：0571-8891453、手机：18167105296
